| 是否进口：否 | 产地：广州 | 订货号：1 |
| 额定电流：10 | 货号：1 | 额定电压：85～320 |
| 极数：二极 | 品牌：HANGSU | 型号：HS |
| 工作模式：85～320 | 额定工作频率：50/60 | 额定剩余动作电流：30mA |
| 脱扣特性：在L-N间加1.2/50us(8/20us)组合波，2kV不产生误动作，6kV不损坏。 | 物料编号：1 | 是否跨境货源：否 |
一、功能描述
1、漏电保护：当线路发生超过规定漏电动作电流（30mA）时，保护器立即断电。
2、短路保护：当供电电流大于等于5倍额定电流，保护器在0.1秒内保护动作，跳闸切断供电。
3、过流保护：当供电电流大于或等于1.15倍额定电流，出现持续2秒钟以上的过电流时，本保护器跳闸保护。
4、过压保护：当输入端电压大于275V或设定值时，保护器跳闸保护。
5、欠压保护：当输入端电压小于130V或设定值时，本保护器跳闸保护。
6、断电时自动断开：线路断电时自动断开，重新来电后检测到供电正常则自动合闸通电。
7、零火线接反保护：零火线接反时，本保护器不合闸或自动断开；本功能需要接地线才能使用。可以保护当零火线接反时外壳漏电的设备使人免于触电。
8、零线断开保护：外部零线被断开或松动后，三相电压不平衡到一定值，保护器跳闸保护。
9、合闸前故障检测：在合闸前自动检测供电线路电压、零火线接反、零线断开等，如存在此类故障，保护器拒绝合闸供电。
10、自动重合闸：当发生以上故障跳闸后，一定时间间隔后自动重新合闸通电。
11、远程监控：内部具有带光隔离保护的RS232通信接口，需要时可以外接，方便与远程监控设备相连，实现远程监控。
12、故障报警：上述保护断开的同时，不同红色指示灯亮，指示相应的故障类型。
二、规格及技术参数

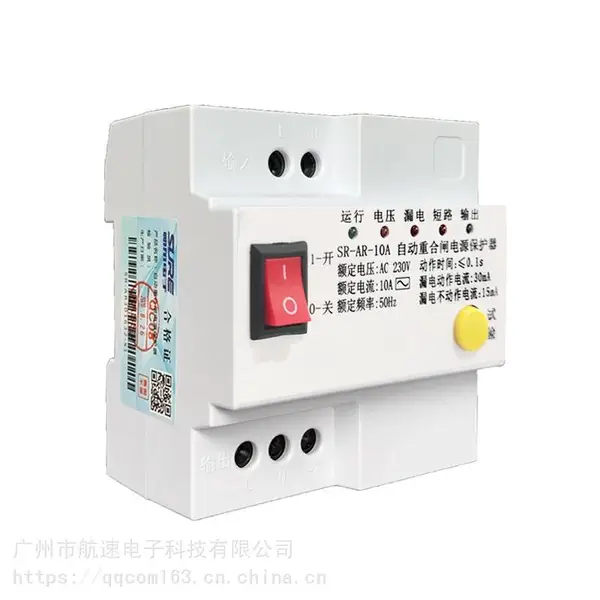

型 号 项 目 | SR-AR-10A | SR-AR-16A | SR-AR-32A | SR-AR-50A | SR-AR-63A | |
工作电压（VAC） | 85～320 | 85～320 | 85～320 | 85～320 | 85～320 | |
频率（Hz） | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | |
额定电流(A) | 10 | 16 | 32 | 50 | 63 | |
电流保护 | 过流动作电流(A) | >11.***，<50A | >18.4A，<80A | >36.8 A,<160A | >57.5 A,<250A | >72.5 A,<31*** |
短路动作电流 | >=50A | >=80A | >=160A | >=250A | >=31*** | |
过流断开动作时间 | 2s | 2s | 2s | 2s | 2s | |
短路断开动作时间 | ≤0.1s | ≤0.1s | ≤0.1s | ≤0.1s | ≤0.1s | |
漏电保护 | 漏电动作电流 | 30mA | 30mA | 30mA | 30mA | 30mA |
漏电不动作电流 | 15mA | 15mA | 15mA | 15mA | 15mA | |
小电流漏电（>=30mA,<250mA）断开动作时间 | ≤0.1s | ≤0.1s | ≤0.1s | ≤0.1s | ≤0.1s | |
大电流漏电(>=250mA)断开动作时间 | ≤0.04s | ≤0.04s | ≤0.04s | ≤0.04s | ≤0.04s | |
电压保护 | 过压动作电压 | ≥275V±5% | ≥275V±5% | ≥275V±5% | ≥275V±5% | ≥275V±5% |
欠压动作电压 | ≤130V±5% | ≤130V±5% | ≤130V±5% | ≤130V±5% | ≤130V±5% | |
过压、欠压断开时间 | t≤1s | t≤1s | t≤1s | t≤1s | t≤1s | |
自动重合闸 | 自动重合闸次数 | N 次（可以根据要求调整） | ||||
自动重合闸时间 | 30秒/5分钟/15分钟/半小时/1小时,以后每1小时检测一次（可以根据要求调整）。任一次自动重合闸成功30秒内没有故障，故障次数自动清零，下次故障又从一次开始计算。 | |||||
合闸前故障检测 | 有 | 有 | 有 | 有 | 有 | |
极数 | 二极 | 二极 | 二极 | 二极 | 二极 | |
体积 | 98 x 90 x 66mm | |||||
防雷性能 | 在L-N间加1.2/50us(8/20us)组合波，2kV不产生误动作，6kV不损坏。 | |||||
工作环境条件 | 温度范围：-20℃-55℃；湿度范围：≤95% RH； 存贮温度：-55℃-80℃，大气压力：70kPa-106kPa。 | |||||
耐压 | 带电部件与外壳耐压≥4000V | |||||
安装方式 | 35mm导轨式安装 | |||||
自身功耗 | 约1W | |||||
